Сюда задаём вопросы....
|
|
| 35ac-018 | Дата: Среда, 12.11.2008, 11:52 | Сообщение # 1 |
 ЗАВХОЗ
Группа: Администраторы
Сообщений: 485
Награды: 2
Репутация: 10
Статус: Offline
| Здесь можно задавать вопросы касающиеся АС "Амфитон - 35АС-018" ЛЮБЫЕ!!!
В дальнейшем вопрос будет перенесён (при необходимости) в соответствующий раздел.
Любые словосочетания с применением набора букв «И.М.Х.О.» (I.M.H.O.) в любом разделе форума – запрещены!
Участники форума могут свободно выражать своё личное мнение (в пределах
правил) БЕЗ постоянного напоминания об этом собеседникам!!! Масло – масляное
нам не надо. Если Вам нечего написать, кроме «ИМХО – ДА» или «ИМХО – НЕТ»
лучше не пишите ничего.
Кумир 35У-102С/ 35АС-018
|
| |
| |
| nivaga | Дата: Понедельник, 05.12.2011, 10:21 | Сообщение # 136 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 960
Награды: 13
Репутация: 123
Статус: Offline
| Quote (Garry) Подойдет эта схема для динамиков Visaton SC10N8 и SC13/8 Visaton или в ней нужно будет что-нибудь переделывать?
Подойдёт, только резисторы R1 и R2 наверное не понадобятся. Или придётся их подбирать индивидуально.
|
| |
| |
| SIPSEN | Дата: Четверг, 08.12.2011, 01:00 | Сообщение # 137 |
|
Группа: Удаленные
| ...dorabotka_filtra_35as_018_s_rodnymi_dinamikami_chast_v_i_poslednjaja...
Вместо катушки 0.3 мГн стоит 0.33 мГн, нч динамик Visatone W300S/4, сч DSM 50 FFL/8, вч DSM 25 FFL/8. Собрал одну колонку, поет нормально. Собираюсь собрать вторую. Нужно ли что-либо дорабатывать?
|
| |
| |
| Sava | Дата: Понедельник, 02.01.2012, 23:25 | Сообщение # 138 |
|
Группа: Удаленные
| 35ac-018, с Новым Годом и Рождеством!
Хотел попросить совета у NIVAGA по поводу его альтернативной схемы,
но получилась маленькая статья на 2 страницы Word, 6 фото 630кб, и 1 ссылка.
Как можно это отправить на форум?
|
| |
| |
| shelb | Дата: Пятница, 06.01.2012, 11:12 | Сообщение # 139 |
|
Группа: Удаленные
| Доброго всем дня. Вопрос с Николаю Васильевичу:Какая частота раздела СЧ-ВЧ по схеме на рис.5? По моим пркидкам около 2,8кГц. Это резонансная частота ВЧ динамика. Может имеет смысл сдвинуть частоту раздела до 5кГц и зашунтировать ВЧ динамик LC контуром?
|
| |
| |
| 35ac-018 | Дата: Пятница, 06.01.2012, 12:04 | Сообщение # 140 |
|
ЗАВХОЗ
Группа: Администраторы
Сообщений: 485
Награды: 2
Репутация: 10
Статус: Offline
| Quote (Sava) 35ac-018, с Новым Годом и Рождеством!
Хотел попросить совета у NIVAGA по поводу его альтернативной схемы,
но получилась маленькая статья на 2 страницы Word, 6 фото 630кб, и 1 ссылка.
Как можно это отправить на форум?
Спасибо за поздравления.
В данном случае я порекомендую вот в этом разделе создать новую тему и изложить там все свои мысли и картинки http://35ac-018.ucoz.ru/forum/13
Вот правила того раздела,на всякий случай. http://35ac-018.ucoz.ru/forum/13-11-1
Если картинки не поместятся все в одном сообщении, можно сделать несколько сообщений.
В случае ели всё же возникнут проблемы с картинками, то уже потом и думать будем, что с этим делать.
Кумир 35У-102С/ 35АС-018
|
| |
| |
| Sava | Дата: Воскресенье, 08.01.2012, 02:59 | Сообщение # 141 |
|
Группа: Удаленные
| 35ac-018, Не уместилась одна картинка. Добавляю
|
| |
| |
| nivaga | Дата: Понедельник, 09.01.2012, 01:10 | Сообщение # 142 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 960
Награды: 13
Репутация: 123
Статус: Offline
| Quote (Sava) 35ac-018, Не уместилась одна картинка. Добавляю
Прикрепления: 9140429.jpg(51Kb)
А где сам материал то? Не могу найти.Добавлено (09.01.2012, 01:10)
---------------------------------------------
Quote (shelb) Может имеет смысл сдвинуть частоту раздела до 5кГц
Имеет смысл не трогать рис.5, а обратить внимание на рис.6, рис.8, рис.9. Они звучат лучше, чем схемы по рис.1 - 5.
|
| |
| |
| Sava | Дата: Понедельник, 09.01.2012, 01:16 | Сообщение # 143 |
|
Группа: Удаленные
| nivaga, Материал отослал вчера вечером, ответа пока не было.
|
| |
| |
| shelb | Дата: Понедельник, 09.01.2012, 14:44 | Сообщение # 144 |
|
Группа: Удаленные
| Николай Васильевич. Просьба ответить на вопрос к рис.5.Стоит задача применения Вашего фильтра к акустике на динамиках 35ГДН-1-4, 20ГДС-3-8, 6ГДВ-7-16. Работа 35ГДН в сабвуфферном , а 20ГДС- в широкополосном режимах вызывает сомнение.
|
| |
| |
| nivaga | Дата: Пятница, 13.01.2012, 11:54 | Сообщение # 145 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 960
Награды: 13
Репутация: 123
Статус: Offline
| Quote (shelb) Работа 35ГДН в сабвуфферном , а 20ГДС- в широкополосном режимах вызывает сомнение.
А у меня не вызывает сомнений. Но главное в другом. На схеме рис.5 НЧ динамик подключён через фильтр II порядка, а на схеме рис.6 - через фильтр I порядка, а это существенно влияет на звук. Но если очень хочется топтаться в дебрях коллективных заблуждений, то конечно можно сдвигать частоту к 5кГц и вешать корректирующие контуры. Может что-то путное и получится. У меня не получилось, поэтому я и пришёл к схемам на рис.6 и последующим.Добавлено (13.01.2012, 11:54)
---------------------------------------------
Quote (Sava) получилась маленькая статья на 2 страницы Word, 6 фото 630кб, и 1 ссылка.
Уважаемый Завхоз, где этот любопытный материал? Автор утверждает, что переслал 8.01.12. Хотелось бы ознакомиться.
|
| |
| |
| Sava | Дата: Пятница, 13.01.2012, 20:57 | Сообщение # 146 |
|
Группа: Удаленные
| Quote (nivaga) Хотелось бы ознакомиться
Коротко вопрос вот в чём:
15ГД-11А на колонках S-90 (Radiotechnika 35АС-012) приказали долго жить, фото 0.1, пересох подвес. Есть такие динамики (С китайских двухполосных) АС фото 0.2 и 0.3 Работают в НЧ-СЧ звене.
Что известно:
Сопротивление- 4 ом,
Мощность- 20 вт,
Индуктивность- 0,55 мГн, (мерял прибором)
Диапазон частот указан на колонке-30 – 20000 Гц (сомневаюсь я однако….)
Частоту среза не знаю, но конденсатор стоял 4,7мф
Полипропиленовый подвес , гофр как на наших, сделаны аккуратно.
Диаметр – 130 мм
Размеры магнита приблизительно те же.
Решил увязать их с Вашей схемой, не ставя резистор 4 ома последовательно СЧ-динамику. Получилось так: фото 0.5
Вопрос: Правильно ли я сделал? Может есть другой способ?
Раньше никогда подобными расчётами не занимался, извините если что.
Тему создавать, я думаю, не стоит. Главное изложил, а подробности, если нужно, добавлю.Добавлено (13.01.2012, 20:57)
---------------------------------------------
Да, и ещё, считал здесь http://www.aie.sp.ru/Calculator_filter.html В программе СЕС
как-то не разобрался, а на этом сайте расчитывал фазоинвертор для новых корпусов АС.
|
| |
| |
| SIPSEN | Дата: Среда, 18.01.2012, 15:43 | Сообщение # 147 |
|
Группа: Удаленные
| Уважаемые любители хорошего звука и те, кто может делать своими руками, представляю две пары колонок объемом 70 и 100 литров с фильтрами варианта 5.
100 литров
70 литров
Колонки сделаны из натурального дуба. Любой промышленный High-End просто отдыхает.
С уважением, sipsen.
Сообщение отредактировал SIPSEN - Понедельник, 19.03.2012, 02:18 |
| |
| |
| 35ac-018 | Дата: Среда, 18.01.2012, 16:04 | Сообщение # 148 |
|
ЗАВХОЗ
Группа: Администраторы
Сообщений: 485
Награды: 2
Репутация: 10
Статус: Offline
| Quote (SIPSEN) Уважаемые любители хорошего звука и те, кто может делать своими руками, представляю две пары колонок объемом 70 и 100 литров с фильтрами варианта 5 от nivaga Николая Васильевича и динамиками Visaton....
SIPSEN, Вам вот в этот раздел.
http://35ac-018.ucoz.ru/forum/35
Создаёте тему и всё с чувством и толком излагаете.
Кумир 35У-102С/ 35АС-018
|
| |
| |
| nivaga | Дата: Среда, 18.01.2012, 16:37 | Сообщение # 149 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 960
Награды: 13
Репутация: 123
Статус: Offline

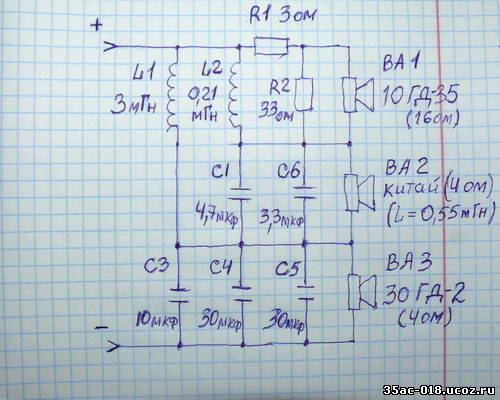

| Quote (Sava) 3937714.jpg(51Kb)
Корректировка такая: L1=1,9mH, C2+C3+C4+C5=120mkF, C1+C6=8mkF, L2=0,28mH, R1=0, R2=15-20 Ohm(подбирать по звуку).
|
| |
| |
| Sava | Дата: Среда, 18.01.2012, 22:20 | Сообщение # 150 |
|
Группа: Удаленные
| Quote (nivaga) Корректировка такая: L1=1,9mH, C2+C3+C4+C5=120mkF, C1+C6=8mkF, L2=0,28mH, R1=0, R2=15-20 Ohm(подбирать по звуку).
Ну, хоть С1+С6 угадал, для первого раза и то неплохо. Огромное Вам спасибо, Николай Васильевич, за оказаную помощью.Попробую ещё этот вариант. А какая частота раздела при этих значениях?
|
| |
| |
|
|
